杭州奥弦科技有限公司

专注光学滤镜生产20年，出口***的品质！

我们，行业从业10年，有丰富的摄像机检测和应用经验。

让您

不仅拥有一个***的产品，还有我们的强大的技术支持！

不可超越的，4000：1***消光比

让您

摄像机达到与众不同的效果！

 产品技术技术参数：

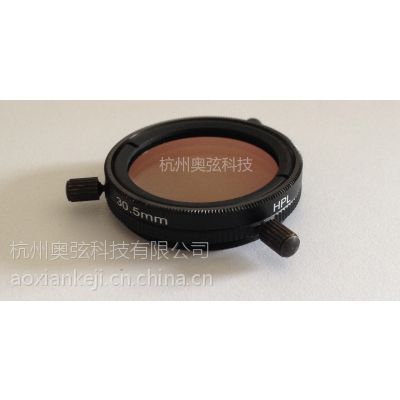

FOCUS-PL系列工业偏振镜（片）

摘要：

我们准备向您展示一款，***于智能交通中电子警察和卡口项目上使用的工业偏振镜(FOCUS-PL)。并设计了测试方案，以验证其光学性能。

同时，我们对市场上******的德国进口施耐德偏振镜（Φ30.5-KSM-LINEAR-POL）同样的测试，与FOCUS-PL做了性能对比。

我们对试验过程做了如下要求，以确保试验结果的公正性和客观性：

• 1、照强度固定要求：全暗室环境，采用人工钨丝灯（全光谱）光源，光照固定。

• 2、样工具一致性要求：相同的摄像机（CCD），相同的曝光（快门，增益）设置，相同的镜头（光圈系数）。

• 3、像采样方式科学性要求：根据CIE标准（颜色）测量几何方法，45°/0°-即两投射灯45°角度照射分辨率图，摄像机0°取景。

• 4、振镜工作一致性要求：以FOCUS-I为参考标准，将两种偏振镜矫正到统一，即与实际卡口和电子警察项目工程的应用方式一致，如下图一：

•


图一

------FOCUS-I为何物？请参考百度文库<<>智能交通用偏振镜***调试工具 FOCUS-I产品介绍>

5、结果量化指标：

a、分辨力；

b、透光率，CCD曝光响应结果（Pixel level）；

图片结果：

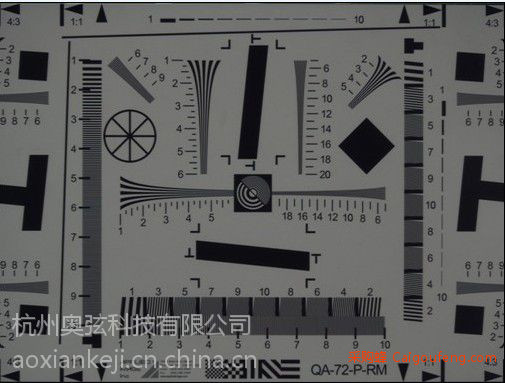

图二 FOCUS-PL (F=2 ,Shutter=1/100s，GAIN固定)

图三SCHNEIDER Φ30.5-KSM -LINEAR-POL (F=2 ,Shutter=1/100s GAIN固定)

----图二似乎比图三的视觉感受亮一些呢？

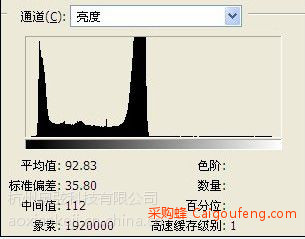

图三 FOCUS-PL 直方图

图四 SCHNEIDER 直方图

----显而易见

----相同的色温条件、相同的照度特性，一致的测试图实物，一致的摄像机曝光参数，一致的镜头和光圈系数，使用FOCUS-PL时，摄像机平均亮度响应比SHNEIDER偏振镜高！

----说明FOCUS-PL系列偏振镜透光率比施耐德高

----因而，您只需要更小的摄像机增益，就可获得相同的摄像机曝光亮度结果；

----因而，您可获得更好的图像（视频）质量效果！

备注：尽可能减小摄像机的增益，有利于获得良好的图像质量；但是，在照度较低情况下，会提升摄像机的增益，雪花点噪声随之增加，因而图像质量也会变差。

分辨力测试结果：

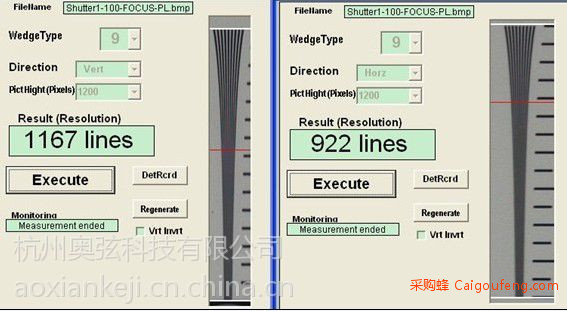

FOCUS-PL (F=2，Shutter=1/100，GAIN固定)

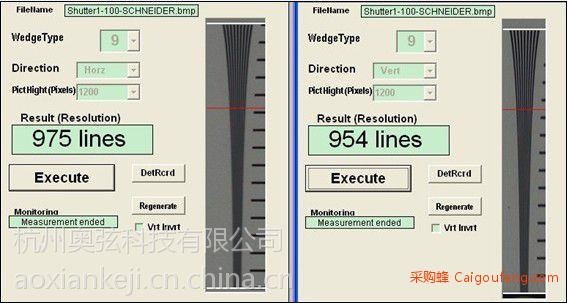

SCHNEIDER (F=2,Shutter=1/100 GAIN固定)

一目了然，在分辨力上，FOCUS-PL偏振镜毫不逊色于SCHNEIDER偏振镜！

总结：

综上实验结果可以得出，我们向您展示的FOCUS-PL系列偏振镜，在光学透光率和分辨力上表现甚佳，且更优于施奈德（Φ30.5-KSM -LINEAR-POL）偏振镜。

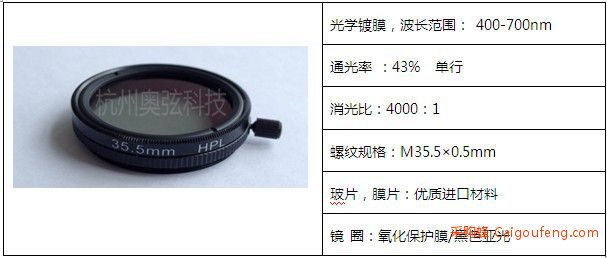

品技术技术参数：
